Какъв е животът на умора на тръбните фитинги с резба?
Като доставчик на тръбни фитинги с резба, често срещам запитвания от клиенти относно издръжливостта на тези ключови компоненти. Разбирането на живота на умора на тръбните фитинги с резба е от съществено значение за осигуряване на дългосрочна надеждност и безопасност на тръбопроводните системи в различни индустрии, включително нефт и газ, химическа обработка и пречистване на вода.
Разбиране на умората в фитинги за тръби с резба
Умората е явление, което възниква, когато даден материал е подложен на повтарящи се цикли на натоварване и разтоварване. В случай на тръбни фитинги с резба, тези цикли могат да бъдат причинени от различни фактори като колебания на налягането, вибрации и топлинни разширения и свивания. С течение на времето тези повтарящи се напрежения могат да доведат до започване и разпространение на пукнатини във фитинга, което в крайна сметка води до повреда.
Животът на умора на тръбния фитинг с резба се определя като броя цикли на напрежение, които фитингът може да издържи, преди да се повреди поради умора. Няколко фактора влияят върху живота на умора на тръбните фитинги с резба, включително свойствата на материала, дизайна на фитинга, работните условия и качеството на производствения процес.
Свойства на материала
Изборът на материал за резбови тръбни фитинги оказва значително влияние върху техния живот на умора. Обичайните материали, използвани за тръбни фитинги с резба, включват въглеродна стомана, неръждаема стомана и месинг. Всеки материал има свой уникален набор от механични свойства, като здравина, пластичност и устойчивост на корозия, които влияят върху способността му да издържа на умора.
Неръждаемата стомана е популярен избор за тръбни фитинги с резба поради отличната си устойчивост на корозия и висока якост.Тройник за монтаж от неръждаема стоманаиНипели за тръби от неръждаема стоманаизработени от висококачествени неръждаеми стомани могат да предложат по-дълъг живот на умора в сравнение с фитинги, направени от други материали, особено в корозивни среди. Съдържанието на хром в неръждаемата стомана образува пасивен оксиден слой на повърхността, който предпазва материала от корозия и помага да се предотврати появата на пукнатини.
Въглеродната стомана е друг широко използван материал за резбови тръбни фитинги. Той е сравнително евтин и има добри механични свойства. Въпреки това въглеродната стомана е по-податлива на корозия от неръждаемата стомана, което може да намали нейния живот на умора в корозивни среди. За да се подобри устойчивостта на корозия на фитингите от въглеродна стомана, те често се покриват със защитен слой, като цинк или епоксид.
Месингът е медно-цинкова сплав, която е известна с добрата си обработваемост и устойчивост на корозия. Тръбните фитинги с месингова резба обикновено се използват във водопроводни инсталации. Докато месингът има добра устойчивост на умора, той може да не е подходящ за приложения с високо налягане или висока температура поради относително ниската си якост в сравнение със стоманата.
Дизайн на фитинга
Конструкцията на тръбния фитинг с резба също играе решаваща роля при определянето на неговия живот на умора. Добре проектираният фитинг трябва да има гладка повърхност, за да се намалят концентрациите на напрежение. Острите ъгли, прорези и грапавите повърхности могат да действат като покачващи напрежението, което може да ускори започването и разпространението на пукнатини.
Профилът на резбата е друг важен фактор при дизайна. Правилният профил на резбата осигурява плътно и равномерно прилягане между фитинга и тръбата, което спомага за равномерното разпределяне на напрежението. Неправилният дизайн на резбата може да доведе до неравномерно разпределение на напрежението, което може да увеличи вероятността от разрушаване поради умора.
В допълнение, дебелината на стената на фитинга влияе върху неговия живот на умора. Фитинг с по-дебели стени обикновено може да издържи на по-високи нива на напрежение и има по-дълъг живот на умора в сравнение с фитинг с по-тънки стени. Увеличаването на дебелината на стената обаче също така увеличава теглото и цената на фитинга, така че трябва да се намери баланс между производителност и цена.
Условия на работа
Условията на работа на тръбопроводната система оказват значително влияние върху живота на резбовите тръбни фитинги при умора. Колебанията в налягането са една от най-честите причини за умора на тръбните фитинги. Пиковете при високо налягане могат да генерират големи нива на напрежение във фитинга, което може да ускори растежа на пукнатините. За да се намали влиянието на колебанията в налягането, в тръбопроводната система могат да се монтират предпазни клапани и ограничители на пренапрежение.
Вибрациите също могат да причинят умора на тръбните фитинги с резба. Вибрациите могат да бъдат генерирани от помпи, компресори или друго оборудване в системата. Тези вибрации могат да причинят движение и огъване на фитинга, което може да доведе до развитие на пукнатини. За да се сведат до минимум ефектите от вибрациите, могат да се използват виброизолационни стойки и гъвкави съединители.
Температурните промени също могат да повлияят на живота на умора на тръбните фитинги с резба. Термичните разширения и свивания могат да генерират вътрешни напрежения във фитинга, особено ако фитингът е монтиран неподвижно. За поемане на термично разширение в тръбопроводната система могат да бъдат включени компенсатори или гъвкави маркучи.
Качество на производство
Качеството на производствения процес е от съществено значение за осигуряване на издръжливост на умора на тръбните фитинги с резба. Висококачественият производствен процес гарантира, че фитингът има правилните размери, гладка повърхност и правилен профил на резбата.
По време на производствения процес могат да се използват методи за безразрушителен тест, като ултразвуков тест и тест с магнитни частици, за откриване на всякакви вътрешни дефекти или пукнатини във фитинга. Всякакви дефектни фитинги трябва да се отхвърлят, за да се предотврати използването им в тръбопроводната система.
Правилната топлинна обработка може също така да подобри механичните свойства на фитинга и да подобри устойчивостта му на умора. Процесите на термична обработка, като закаляване и темпериране, могат да се използват за увеличаване на якостта и твърдостта на материала.
Тестване и оценка на живота при умора
За да се определи издръжливостта на умора на тръбните фитинги с резба, могат да се използват различни методи за изпитване. Един от най-разпространените методи е машината за изпитване на умора. При тест за умора фитингът се подлага на циклично натоварване при определена честота и ниво на напрежение. Броят на циклите до повреда се записва и тези данни се използват за оценка на живота на фитинга при подобни работни условия.
Анализът на крайните елементи (FEA) е друг мощен инструмент за оценка на живота на умора на тръбните фитинги с резба. FEA може да се използва за симулиране на разпределението на напрежението във фитинга при различни условия на натоварване. Чрез анализиране на разпределението на напрежението могат да бъдат идентифицирани потенциални концентрации на напрежение и дизайнът на фитинга може да бъде оптимизиран, за да се подобри неговия живот на умора.
Значение на живота на умора в тръбопроводните системи
Осигуряването на дълготраен живот на умора на тръбните фитинги с резба е от решаващо значение за безопасността и надеждността на тръбопроводните системи. Повреда от умора на тръбен фитинг може да доведе до течове, които могат да причинят замърсяване на околната среда, повреда на оборудването и дори нараняване. В индустрии като нефт и газ, химическа обработка и производство на електроенергия, последствията от повреда на тръбопровода могат да бъдат особено тежки.
Чрез разбиране на факторите, които влияят върху живота на резбовите тръбни фитинги и предприемане на подходящи мерки за подобряване на тяхната работа, рискът от повреда поради умора може да бъде сведен до минимум. Това може да доведе до намалени разходи за поддръжка, увеличено време за работа и подобрена безопасност за цялата тръбопроводна система.
Заключение

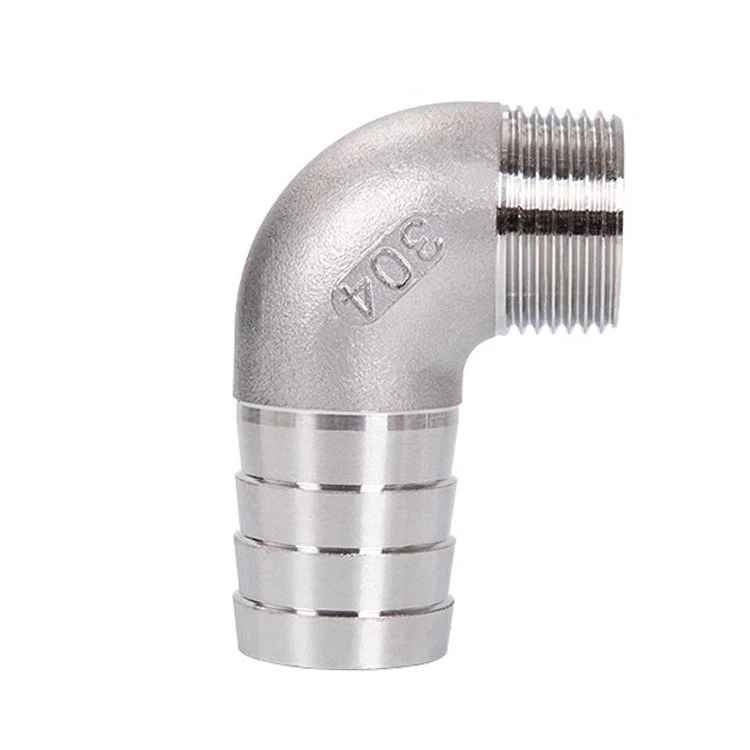

В заключение, животът на умора на тръбните фитинги с резба се влияе от различни фактори, включително свойства на материала, дизайн, работни условия и качество на производство. Като доставчик наSs Монтаж на резбаи други тръбни фитинги с резба, ние се ангажираме да предоставяме висококачествени продукти, които предлагат дългосрочна надеждност и производителност.
Ако сте на пазара за фитинги за тръби с резба и искате да сте сигурни, че получавате най-добрите продукти за вашето приложение, ви каним да се свържете с нас за подробно обсъждане. Нашият екип от експерти може да ви помогне да изберете правилния материал, дизайн и размер на тръбните фитинги с резба въз основа на вашите специфични изисквания. Очакваме с нетърпение да работим с вас, за да отговорим на нуждите на вашата тръбопроводна система.
Референции
- ASME B16.11 - Ковани фитинги, муфа - заваряване и резба
- ASTM A105/A105M - Стандартна спецификация за изковки от въглеродна стомана за тръбопроводни приложения
- ASTM A350/A350M - Стандартна спецификация за изковки от въглеродна и нисколегирана стомана, изискваща изпитване за якост на прорези за тръбопроводни компоненти
